Антистатический пол: как его принимают и почему протокол электролаборатории не подходит

Картина, которая повторяется на каждом втором объекте. Пол уложен, подрядчик приносит протокол: сопротивление измерено, печать лаборатории, всё в норме. Служба качества заказчика смотрит и говорит: это не то. Начинается спор, в котором обе стороны искренне уверены в своей правоте.

Они обе правы — просто говорят про разные вещи. Разберём, про какие.

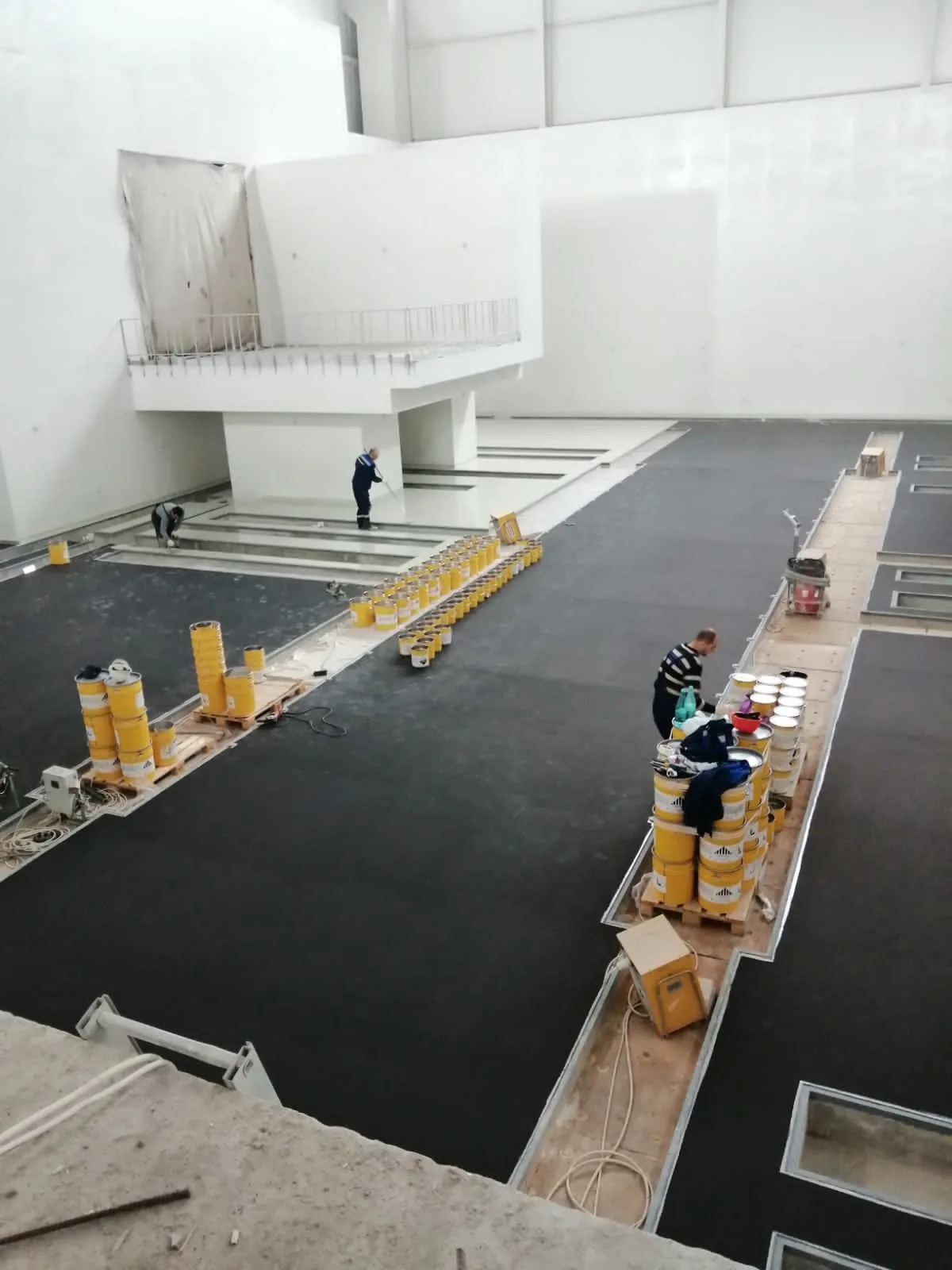

Устройство антистатического пола в производственном зале: токопроводящий слой нанесён по всей площади
Объект в работе: тёмный токопроводящий слой уложен по всей площади зала, материал для следующего слоя расставлен вдоль захваток.

Два разных измерения, которые путают

Протокол электролаборатории по ПУЭ Меряется сопротивление заземляющего устройства и цепи «фаза — ноль», проверяется непрерывность защитных проводников и системы уравнивания потенциалов. Прибор — измеритель сопротивления заземления. Отвечает на вопрос: заземлено ли здание и безопасна ли электроустановка.
Замер по IEC/EN 61340-4-1 Меряется сопротивление самого напольного покрытия: между двумя точками на полу и от точки на полу до контура заземления. Прибор — мегомметр с нормированными электродами массой 2,5 кг и заданным напряжением; температура и влажность воздуха фиксируются в протоколе, потому что от влажности результат зависит сильно. Отвечает на вопрос: уводит ли пол заряд и с каким именно сопротивлением.

Разные объекты, разные приборы, разные документы. Протокол по ПУЭ не закрывает требование по электростатике, а протокол по 61340-4-1 не заменяет проверку электроустановки. Нужны оба, и это не придирка.

Какое сопротивление требуется

Значение задаёт проект или производитель оборудования — не подрядчик и не поставщик материала. Обычно различают два исполнения:

  • токопроводящее — порядка 10⁴–10⁶ Ом;
  • рассеивающее (антистатическое) — порядка 10⁶–10⁹ Ом.

Общие требования к зоне, защищённой от статического электричества, формулирует IEC 61340-5-1; в американской практике тот же смысл несёт ANSI/ESD S20.20.

И сразу о распространённом заблуждении: «чем меньше сопротивление, тем лучше» — неверно. Слишком проводящий пол опасен для человека: коснувшись повреждённой изоляции, он окажется надёжно заземлён сам. Поэтому и задаётся коридор, а не «как можно ниже».

Измерение, о котором забывают

Сопротивление пола — не единственная характеристика. Пол работает в системе с обувью человека, и в стандартах есть второй замер: напряжение, которое накапливается на теле при ходьбе (ANSI/ESD STM97.2, система «пол + обувь»).

Практический смысл: пол может уложиться в норму по сопротивлению и всё равно не дать нужного результата, если персонал ходит в обычной обуви. Если в проекте речь о зоне ЭСР, обувь — часть системы, а не деталь быта. Это стоит проговорить с заказчиком до приёмки, а не после.

Из чего состоит система

Коротко; подробнее — на странице антистатических полов.

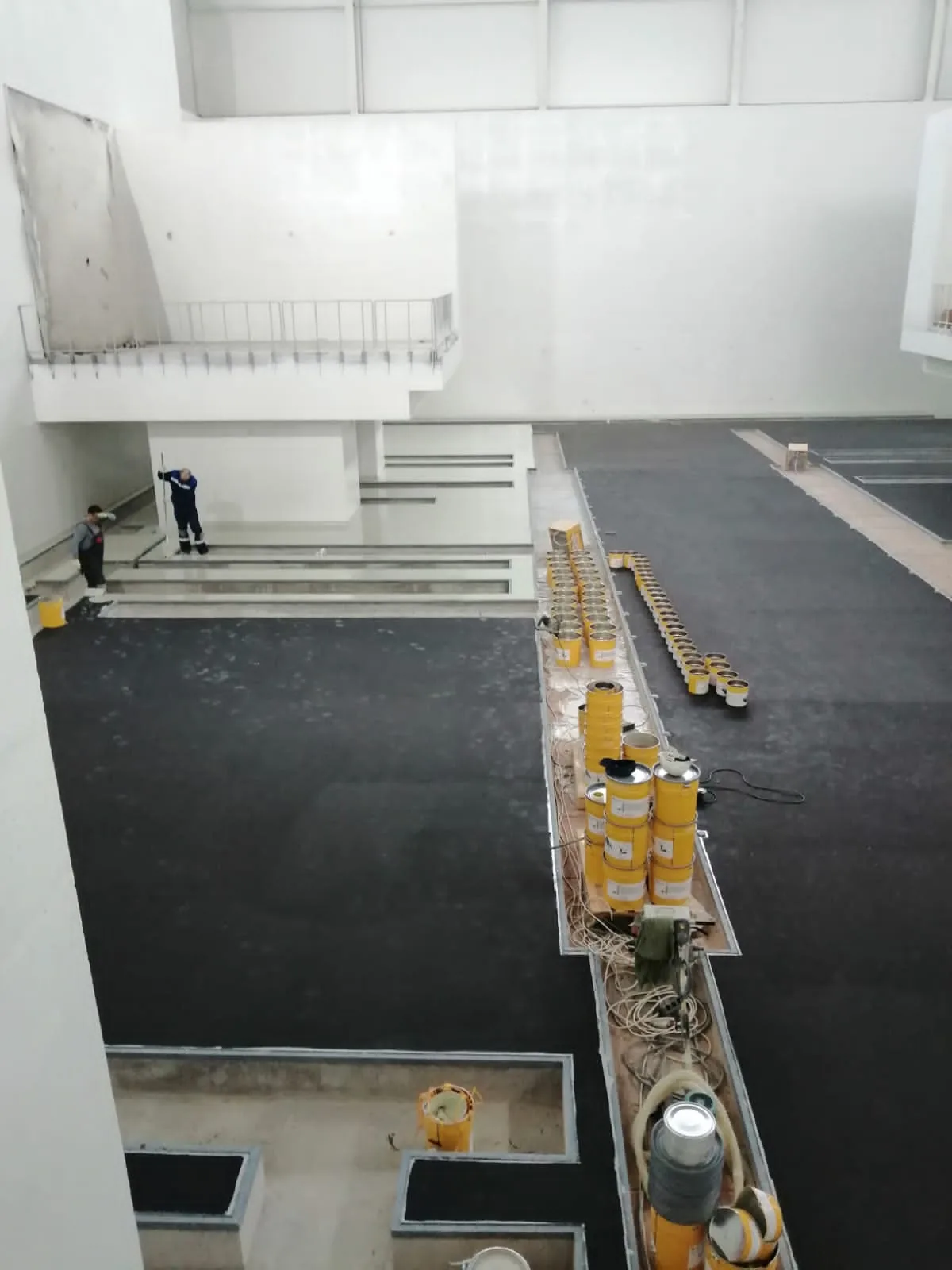

Антистатический пол, общий вид зала во время устройства покрытия
Тот же зал с другой точки. Площадь большая, поэтому материал разносят заранее по всей карте заливки.
  1. Подготовка основания — как под любой полимерный пол: прочность, отрыв, влажность, точка росы.
  2. Проводящий грунт.
  3. Сетка из медной ленты по площади с выводом на контур заземления здания. Точек вывода делается не одна: минимум две на помещение, дальше по площади и по проекту. Одна точка — это единственная точка отказа.
  4. Проводящий углеродонаполненный промежуточный слой.
  5. Финишный слой заданного класса проводимости.
  6. Замер и протокол.

Проводимость обеспечивает наполнитель внутри материала, а не что-то нанесённое сверху. Отсюда следует пункт, который стоит дороже всех остальных.

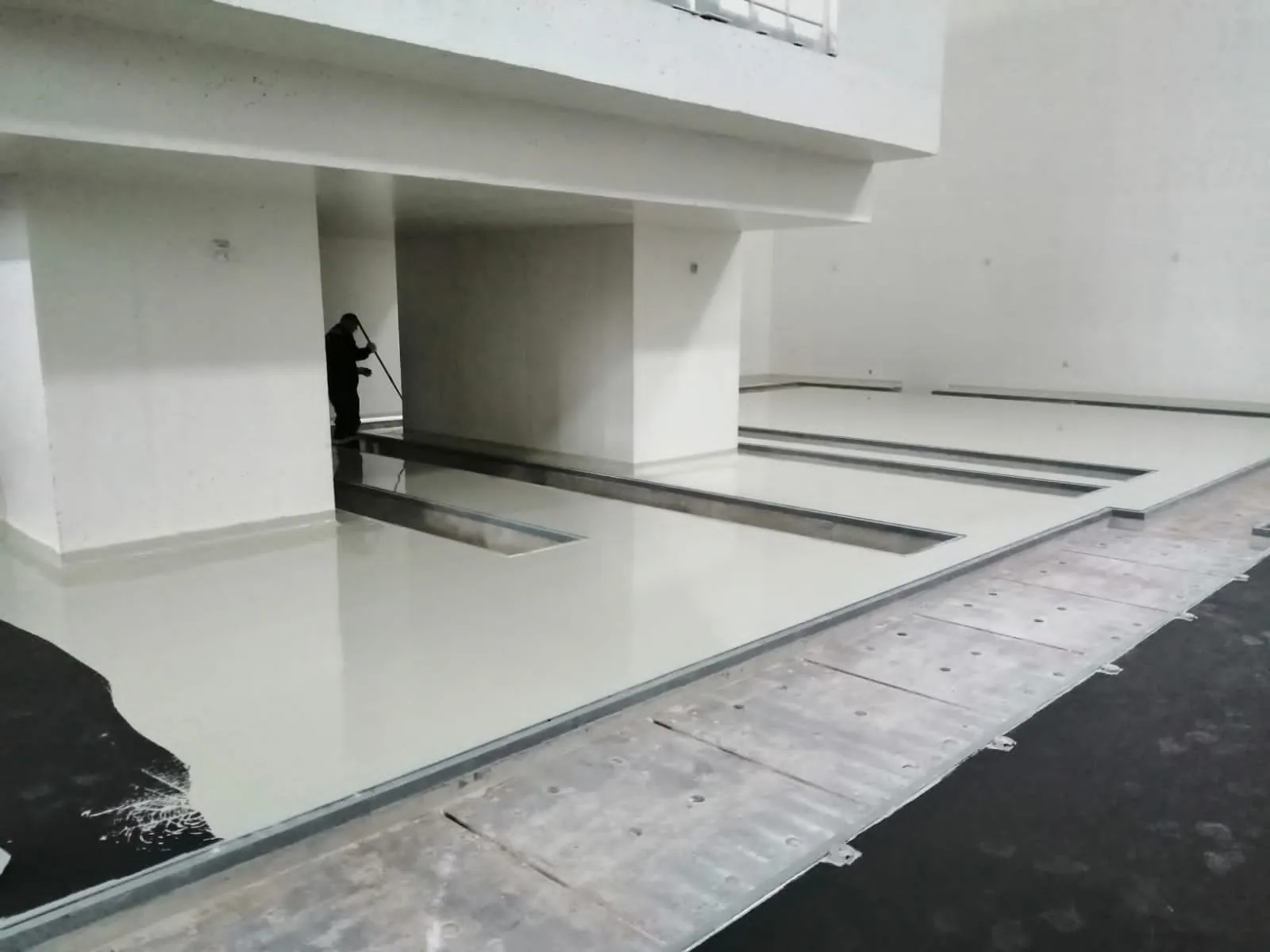

Граница токопроводящего и финишного слоёв антистатического пола
Граница двух слоёв: тёмный токопроводящий и светлый финишный. Проводимость даёт наполнитель внутри материала, а не покрытие сверху.

Что убивает антистатический пол после сдачи

Полироль и мастика. Любое средство, оставляющее плёнку, изолирует поверхность — и пол, сданный с хорошим протоколом, через год не проходит повторный замер. Формально покрытие цело, фактически функция потеряна.

Поэтому вместе с объектом передаётся регламент уборки: чем мыть можно, чем нельзя, с какой периодичностью делать контрольный замер. Мы это отдаём в письменном виде — не из бюрократии, а потому что именно здесь теряется сертификация.

Второй фактор — влажность воздуха. Сопротивление покрытия зависит от неё, и замер, сделанный в сухом январе, может отличаться от летнего. Поэтому условия замера и пишут в протокол.

Что должно быть в акте

Чтобы через год было на что ссылаться:

  1. документ, по которому принимали, — IEC/EN 61340-4-1 (и требования проекта со ссылкой на IEC 61340-5-1, если зона ЭСР);
  2. схема точек замера с привязкой к плану;
  3. значения «точка — точка» и «точка — земля» по каждой точке;
  4. температура и относительная влажность воздуха в момент замера;
  5. прибор, его номер и дата поверки;
  6. схема расположения точек вывода на заземление;
  7. регламент уборки, переданный заказчику, — с подписью о получении.

Семь пунктов, из которых чаще всего отсутствуют четвёртый и седьмой — а спорят потом именно из-за них.

Чего антистатический пол не делает

Честная граница, чтобы на него не возлагали лишнего.

Он не заменяет заземление оборудования и не отменяет требований к электроустановке. Он не заменяет средства индивидуальной защиты в зоне ЭСР — браслеты, обувь, халаты. Сам по себе он не является мерой пожарной безопасности, хотя во взрывоопасных зонах входит в комплекс мер.

И он не работает «вообще»: он работает на заданное сопротивление, в заданных условиях, при заданном обслуживании. Все три части обязательны.

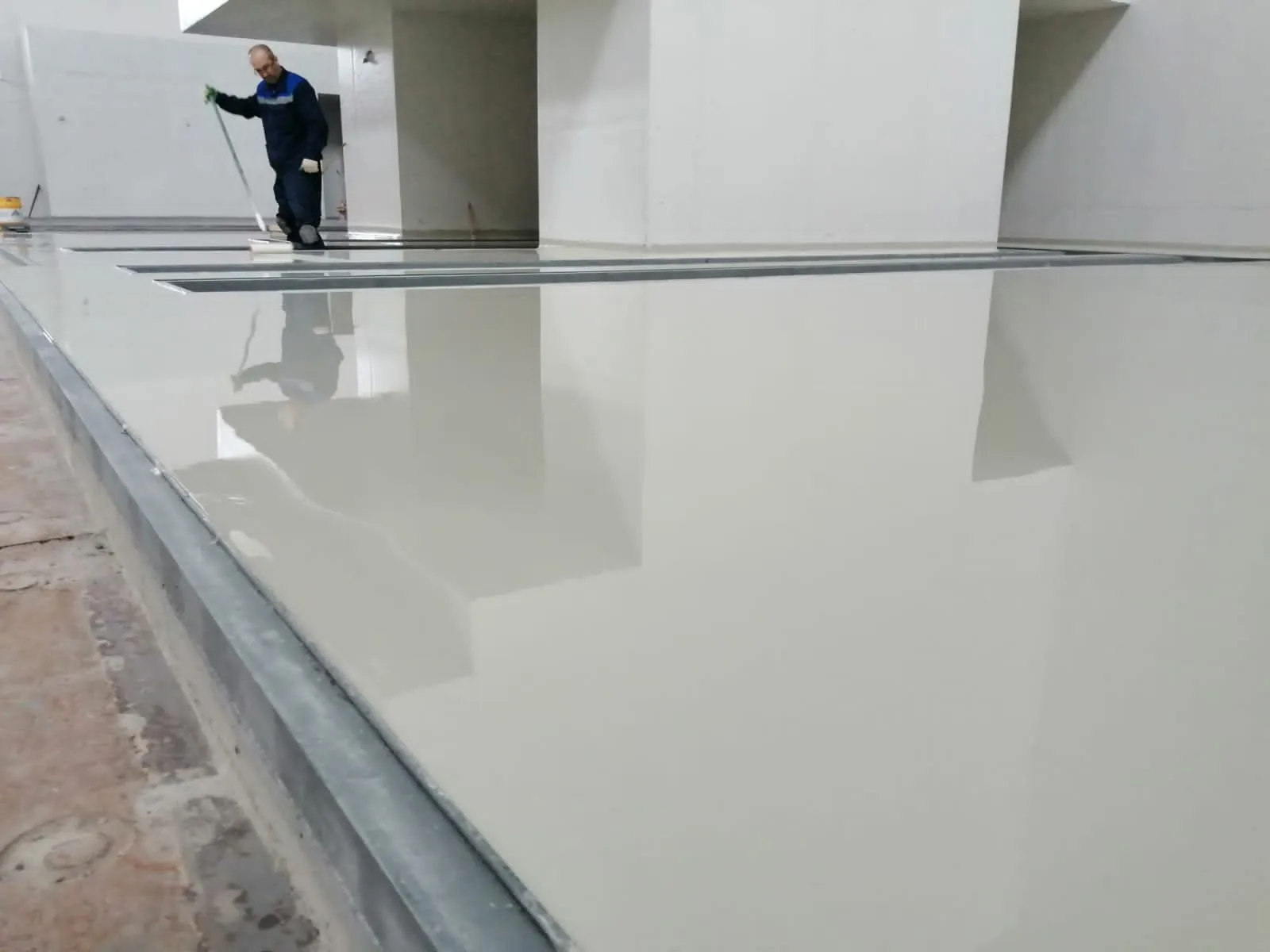

Нанесение финишного слоя антистатического наливного пола
Финишный слой разравнивают вручную. Именно его сопротивление и будут мерить при приёмке.

Что дальше

Если у вас в проекте написано «антистатический пол» — спросите у проектировщика или у поставщика оборудования два числа: требуемый коридор сопротивления и документ, по которому будут принимать. С этими двумя числами подбор системы занимает один разговор. Без них любой расчёт будет гаданием.

И ещё одно, чтобы не было недоразумений: своей линейки антистатических материалов у нас нет. Мы работаем с системами разных производителей и подбираем состав под требования проекта, а не подгоняем объект под то, что лежит на складе.

Если требования по электростатике нет — задача проще и дешевле, смотрите эпоксидные полы.
